WS-510堿性蝕板鹽產品說明書

一、系統簡介

WS-51堿性堿板鹽是屬于氨-銅系統，適用于細線路印刷電路板的蝕銅流程，高速度，高含銅量，及特殊添加劑，使藥液有優秀的穩定性，能適用于現有的抗蝕阻劑。

二、系統特性

           1、高銅含量    150 - 170 g/l

          2、快速度    2.8 - 3.2 mil/min

          3、沉淀性    優良

          4、pH范圍廣     8.1 - 8.8

          5、錫鉛面    不受pH影響

          6、新液添加     自動或手動添加

          7、氨水    不需添加

          8、1oz板側蝕    0.5mil以下

          9、1oz板線寬    5 mil以上

          10、1oz板線距5 mil以上

          11、100 mil IC    3 lines/channel(孔間密度層次)

三、產品規格

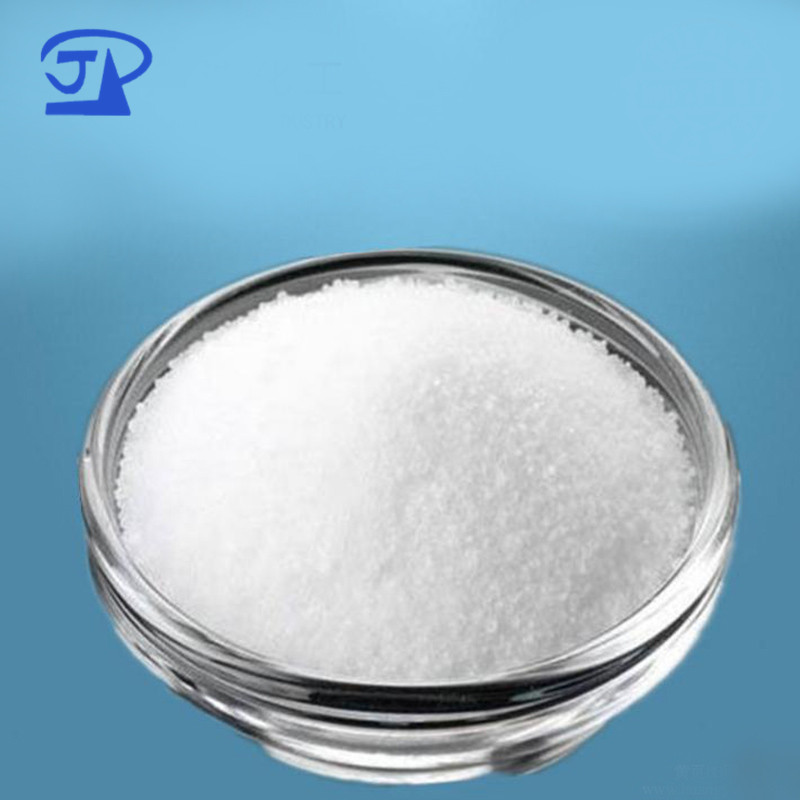

 外    觀：白色顆粒狀固體

         包    裝：25KG/包

四、配制方法：

以25KG/包為單位，每配制100L蝕刻子液，需添加25KG/蝕板鹽，需添加25%（質量比）氨水40KG，余量加水至100L液位。攪拌至蝕板鹽溶解即可使用。

五、蝕刻槽液規格與操作條件

范 圍          最佳條件

    氯 離 子：175 - 210g/l      190g/l

    銅 含 量：155 - 185g/l      165g/l

    比    重：1.200 - 1.230      1.215

    PH   值：8.1 - 8.8  8.3

    溫    度：45 - 54℃  50℃

    速    率：2.5 - 3.5 mil/min(依設備與溫度而不同)

六、蝕刻設備

材    質：工程塑料，塑料鋼

    加 熱 器：石英或鈦的加熱管

    冰 水 機：建議使用

    冷 卻 管：鈦冷卻管，塑料冷卻盤管

    抽    風：建議使用風量100-500CFM的抽風機，并于管路中加裝風

                  量調整擋板

七、蝕刻槽液分析方法

     1.銅含量:

        藥 劑：

      - MX指示劑

      - 0.1M  EDTA溶液

        步 驟：

     1、取樣1 ml 的槽液，置于250ml 錐形瓶中。

     2、加入100 ml 純水。

     3、加入約0.02g的MX指示劑。

     4、以0.1M EDTA滴定，當顏色由綠再轉為藍色或紫色時點即為終點。

        計 算: 銅含量g/l = 滴定液體積ml×0.2×31.8

2.氯離子含量:

藥 劑：

      - 0.1N AgNO₃ (硝酸銀)標準液

      - 10% Na₂Cr₂O₇ (重絡酸鈉)指示劑

      - 2% 冰醋酸

步 驟：

     1、抽取5ml工作槽液至100ml量瓶中，并以純水釋至標線位置。

     2、抽取5ml上項之稀釋液于250ml錐形瓶中。

     3、加入50ml的純水。

     4、加入約0.35ml(7滴)10% Na₂Cr₂O₇。

     5、加入約適量2%冰醋酸。

        子液約4-5ml，顏色由青綠變金黃。

        槽液約10-12ml，顏色由混濁變澄清黃色。

     6、以0.1N AgNO₃緩慢滴至棕色為終點。

           計 算:

       氯離子g/l=AgNO₃滴定ml數× 14.2

     3.堿當量測定檢驗方法：(僅適用于子液)

        藥 劑：

          -甲基紅指示劑

          -0.1N  H₂SO₄ 標準溶液(Merck)

        步 驟：

         1、取樣5ml 于 100ml 量瓶里，加D.1水稀釋至刻度。

         2、取5ml 稀釋液于250ml 錐形瓶?jī)?nèi)，加D.1水至100ml。

         3、加5滴甲基紅指示劑。

         4、以0.1N－H₂SO₄ (Merck) 標準溶液滴定之。

         5、溶液顏色由黃色變紅色為終點。

         6、由公式換算得堿當量：

           計 算：堿當量＝ 0.1N  H₂SO₄之ml數

                                 2.5

八、安全事項：

   本品為堿性有氨味固體，使用時應穿好安全保護服，若不小心藥水濺到眼睛中，請立即用大量的水沖洗，并隨即就醫！
